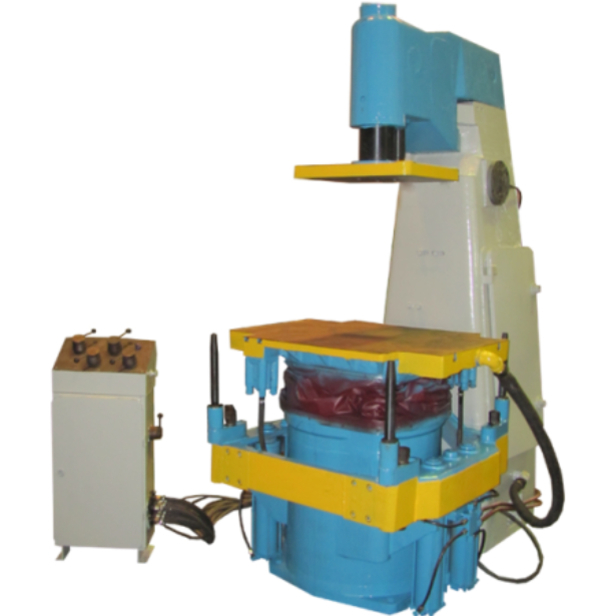

Машина литейная формовочная. Модель 22113

Машина литейная формовочная встряхивающе-прессовая без поворота полуформ с последующей допрессовкой. Предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Выпускаемый нашим заводом модельный ряд встряхивающих и встряхивающе-прессовых формовочных машин включает модель 22113. Эта модель предназначена для изготовления верхних полуформ, а при использовании кантователей — и нижних полуформ в формовочных отделениях литейных цехов заводов мелкосерийного и серийного производства.
Область применения
Формовочные отделения литейных цехов заводов мелкосерийного и серийного производства.
Конструкция изделия
Основные узлы: механизм встряхивающе-прессовый, траверса, стойка, пневмооборудование, система смазки, пульт управления.
Механизм встряхивающе-прессовый, расположенный внутри станины, осуществляет следующие операции: встряхивание, встряхивание с одновременным прессованием, встряхивание с последующим прессованием, вытяжку модели.
Стоика представляет собой стальную литую пустотелую отливку, к которой крепятся механизм встряхивания и поворотная траверса, смонтированная в верхней части.
Работа машины происходит следующим образом:
Включением рычага «Пуск» на пульте управления подключают формовочную машину к магистрали сжатого воздуха. При атом прессовая траверса отведена с рабочей позиции.
После установки на столе машины модельно-опочной оснастки устанавливают наполнительную рамку и наполняют опоку смесью. Нажимая рычаг «встряхивание», производят предварительное уплотнение смеси в опоке, после чего наполнительная рамка снимается. После встряхивания производят подсыпку формовочной смеси в опоку. Дальнейшие технологические операции производятся в автоматическом режиме. Рычаг режима работы переводят в положение «автомат». Прессовая траверса поворачивается в рабочее положение. Происходит встряхивание с одновременным прессованием.
