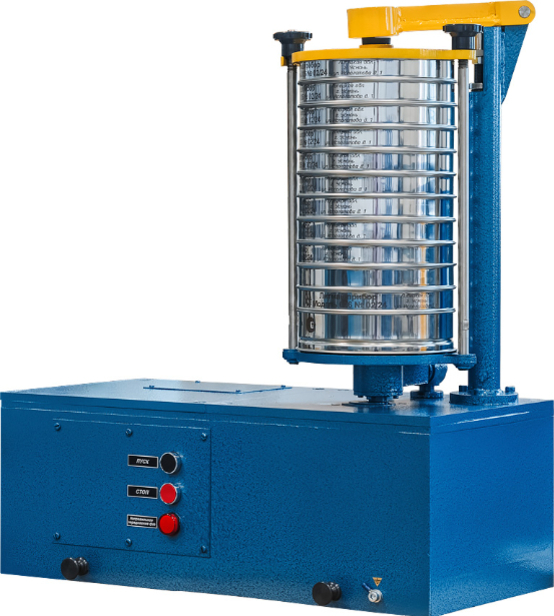

Аппарат для определения зерновогосостава песка 029

- установка лабораторная, климатического исполнения УХЛ, категории размещения по ГОСТ 15150-69, предназначена для разделения песчаной основы формовочных песков на фракции по крупности зерен и используется для работы в земельных лабораториях литейных цехов и центральных заводских лабораториях. Составные части установки. • Станина служит для монтажа всех узлов установки. • Крышка является несущей частью всех передаточных механизмов. • Стол предназначен для установки комплекта сит, которые служат для определения зернового состава песка. Принцип действия установки. Вращательное движение от электродвигателя преобразуется с помощью кулисы в возвратно-поступательное и передается столику с ситами при помощи эксцентрикового вала. Включение установки осуществляется с помощью кнопки "Пуск". Реле времени автоматически отключает установку через пятнадцать минут. Встряхивание сит происходит с помощью толкателя, движение которому передается кулачком, который вращается за счет конической пары. Часть навески (песчаную основу) оставшуюся после отмучивания глинистой составляющей, высушивают и помещают на верхнюю сетку комплекта сит. Под нижнее сито устанавливают тазик, верхнее сито закрывают крышкой. Собранный комплект сит устанавливают на стол и закрепляют. Режим работы полуавтоматический. После просеивания вся испытываемая проба распределяется на двенадцать частей (11 сит и тазик). Каждая из частей отдельно взвешивается с точностью до 0.01 грамма и умножается на два. Полученные значения выражают в процентах весовые остатки на каждом сите по отношению ко всей первоначальной навеске 50 грамм. Установка поставляется в частично разобранном виде с руководством по эксплуатации. По заказу поставляется установка с меньшим числом сит в комплекте (номера сит оговариваются в договоре). В этом случае установка должна за дополнительную плату комплектоваться приспособлением для установки сит по высоте. Брошюра. Техническая характеристика: число колебаний сит, об./мин. 300±15.
